Kompleksowe rozwiązanie systemu rurociągów - złącza metalowych rur HJ-1 do magazynowania przemysłowego

opis produktu

Przegląd produktu

System regałów rurowych jest tylko tak niezawodny, jak jego najsłabszy punkt połączenia, a metalowe złącze rurowe HJ-1 zostało zaprojektowane tak, aby stanowiło tę niezawodną podstawę. Zaprojektowany specjalnie do rur regałowych o grubości ścianki 23 mm, HJ-1 wykorzystuje precyzyjnie obrobiony korpus ze stali walcowanej na zimno CRS z czarnym wykończeniem elektroforetycznym, aby zapewnić połączenie, które jest strukturalnie solidne, odporne na korozję i – co kluczowe – wielokrotnego użytku, gdy konfiguracja systemu wymaga zmian. HJ-1 jest dostarczany jako kompletny zestaw: dwa korpusy złączy H-1 plus elementy złączne M6x25 wymagane do pełnego montażu, dzięki czemu nie ma brakujących elementów ani problemów z kompatybilnością podczas instalacji. Mechanizm połączenia śrubowego wykorzystuje elementy złączne M6 do stworzenia złącza zaciskowego, które obejmuje rurę z obu stron – dwustronna konfiguracja zaciskowa, która rozkłada siły obciążenia bardziej równomiernie niż alternatywy z pojedynczym zaciskiem i zmniejsza koncentrację naprężeń na ściance rury.

Specyfikacje techniczne

Kluczowe zalety

· Dostawa kompletnego zestawu – HJ-1 jest dostarczany z oboma złączami H-1 i elementami złącznymi M6x25, eliminując powszechny problem otrzymywania elementów konstrukcyjnych bez elementów złącznych potrzebnych do ukończenia montażu

· Kompatybilność ze ścianką rury 23 mm jako standardowa specyfikacja – HJ-1 jest zaprojektowany specjalnie do grubości ścianki rury 23 mm, która jest standardem w zastosowaniach przemysłowych regałów rurowych, zapewniając dopasowanie wymiarowe bez niestandardowego podparcia lub modyfikacji

· Geometria złącza z dwustronnym zaciskiem – dwa złącza H-1 w każdym HJ-1 tworzą symetryczną konfigurację zaciskową, która rozkłada obciążenia mechaniczne bardziej równomiernie i zmniejsza koncentrację naprężeń na styku ścianki rury

· Stal walcowana na zimno CRS z elektroforezą – ta sama specyfikacja materiału i powłoki stosowana w wymagających środowiskach przemysłowych, zapewniająca połączenie wytrzymałości strukturalnej i odporności na korozję, których wymagają systemy regałów rurowych

· Wielokrotnego użytku do zarządzania cyklem życia systemu – w przeciwieństwie do systemów spawanych, które są trwale montowane, HJ-1 można zdemontować, a złącza i rury ponownie wykorzystać w nowych konfiguracjach, przedłużając użyteczny okres inwestycji materiałowej w wielu układach obiektów

Zastosowania

Kompletna budowa systemów regałów rurowych dla magazynów i centrów dystrybucyjnych, ramowanie konstrukcyjne linii produkcyjnych, regały magazynowe przemysłowe, konstrukcje wsporcze do antresoli i platform, ramy wsporcze przenośników oraz ramy osłon maszyn. Wielokrotnego użytku charakter systemu HJ-1 sprawia, że jest to preferowany wybór dla operatorów logistyki stron trzecich i producentów kontraktowych, którzy mogą potrzebować odzyskać i ponownie wykorzystać swoją infrastrukturę regałową po zakończeniu okresu umowy, a także dla każdego obiektu, który aktywnie zarządza swoim układem w ramach programu ciągłego doskonalenia lub doskonałości operacyjnej.

Dlaczego to działa

Inżynieria połączenia śrubowego regału rurowego wiąże się z subtelnym, ale ważnym kompromisem między siłą zacisku a integralnością ścianki rury. HJ-1 zarządza tym kompromisem dzięki swojej dwuczęściowej konstrukcji zaciskowej H-1. Po dokręceniu śruby M6 oba złącza H-1 zbliżają się do rury z przeciwnych stron, tworząc to, co inżynierowie nazywają warunkiem obciążenia „podwójnym ścinaniem” w punkcie mocowania. Podwójne ścinanie jest ważne, ponieważ mniej więcej podwaja nośność połączenia w porównaniu do zacisku jednostronnego – siła jest rozłożona na dwa przekroje elementu złącznego, a nie na jeden. Podłoże ze stali walcowanej na zimno CRS jest tutaj ważne, ponieważ walcowanie na zimno daje drobniejszą, bardziej spójną strukturę ziarna niż walcowanie na gorąco, co oznacza, że gwinty elementów złącznych M6 czysto zazębiają się w korpusie złącza bez przekoszenia gwintu i utrzymują wstępne naprężenie pod wpływem wibracji i obciążeń dynamicznych. Powłoka elektroforetyczna przyczynia się do tego, utrzymując stały współczynnik tarcia na styku złączy – powłoka nie ściska się ani nie płynie na zimno pod obciążeniem zacisku, jak mogą to robić powłoki na bazie polimerów, dzięki czemu złącze utrzymuje swoją specyfikację dokręcania podczas wielokrotnych cykli montażu i demontażu.

Kombinacja:

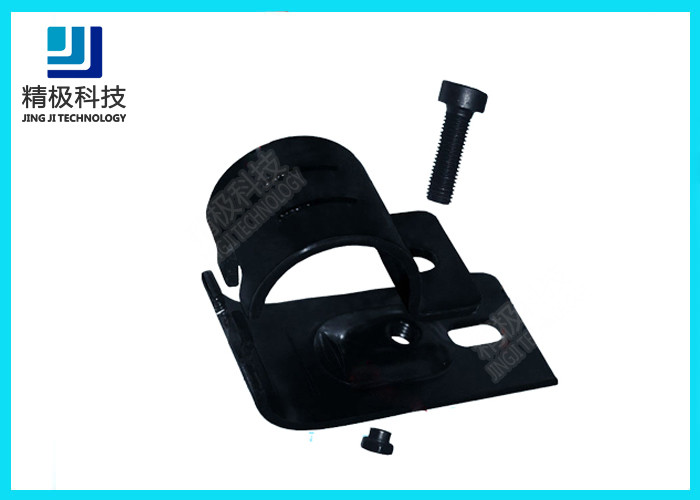

jedna HJ-1 jest połączona z 2 sztukami H-1 i jednym zestawem śrub i nakrętek M56*25

Dlaczego wybrać nasze produkty?
1) Jesteśmy bezpośrednim producentem systemów regałów rurowych, produkujemy wszystkie serie materiałów do systemów regałów rurowych, takie jak złącza metalowe, złącza plastikowe, rury lean, prowadnice rolkowe, akcesoria do systemów regałów rurowych.
2) Produkujemy tę serię produktów metalowych złączy rurowych od ponad 10 lat, jesteśmy najstarszą fabryką produkującą systemy regałów rurowych w Chinach.

Nasza firma
Shenzhen Jingji Technology Co., Ltd. (TOP-KING HK LIMITED) jest profesjonalnym producentem zajmującym się projektowaniem, produkcją i sprzedażą przemysłowego sprzętu magazynowego, elastycznego sprzętu produkcyjnego, sprzętu automatyki i innych rodzajów instrumentów i mierników. Ponadto firma dystrybuuje peryferia antystatyczne.

Zapewniamy kompleksowy plan logistyczny, aby uniknąć marnotrawstwa zasobów w trakcie zakupu i łańcucha dostaw przez producentów. Naszym ostatecznym celem jest zapewnienie wszystkim klientom pełnej obsługi, aby sprostać dokładnym wymaganiom klientów. Poprawa jakości produktów i zwiększenie satysfakcji klientów w zakresie magazynowania i logistyki, podobnie jak w branży automatyki.
