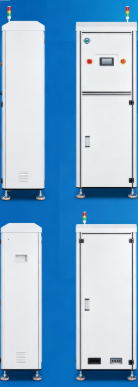

SMT PCB Conveyor o wysokiej wydajności produkcyjnej i dużej pojemności magazynowej obsługującej złożone wymagania dotyczące obsługi PCB

1. Maszyna ta jest wyposażona w dedykowany dotykowy panel sterowania HMI typu człowiek-maszyna. Operatorzy mogą łatwo przełączać funkcje robocze dzięki przejrzystemu, przyjaznemu dla użytkownika interfejsowi wizualnemu.
2. Zbudowane w oparciu o inteligentny system sterowania PLC, urządzenie jest wyposażone w wielowarstwowe zabezpieczenia obwodu elektrycznego, aby zapewnić stałą, pozbawioną ryzyka wydajność pracy.
3. Jest wstępnie skonfigurowany z 30 niezależnymi gniazdami do tymczasowego przechowywania płytek PCB; niestandardowe ilości miejsc są akceptowalne w zależności od wymagań klienta.
4. W jednym urządzeniu zintegrowanych jest wiele trybów pracy, w tym „pierwsze weszło, pierwsze wyszło” (FIFO), „pierwsze weszło, ostatnie wyszło” (FILO) oraz tryb bezpośredniego transportu przelotowego.
5. Zastosowano moduł pozycjonowania serwonapędu, zapewniający ultraprecyzyjne pozycjonowanie, szybkie podnoszenie w pionie, zwiększoną pojemność magazynu i zwiększoną ogólną produktywność linii.
6. Obsługuje standardowe protokoły komunikacji sygnałowej SMEMA, zapewniając płynne połączenie z innymi maszynami produkcyjnymi SMT.

• Scenariusze zastosowań: Działa jako stacja buforowa PCB pomiędzy oddzielnymi maszynami do produkcji SMT; automatycznie sortuje zakwalifikowane i wadliwe płytki PCB po testach AOI i przechowuje je w wyznaczonych oddzielnych pojemnikach.
• Ilość pamięci PCB: Standardowa pojemność 30 płytek drukowanych, pojemności niestandardowe dostępne na życzenie.
• Maksymalne obciążenie pojedynczej płytki PCB: 1,5 kilograma na deskę
• Czas trwania pojedynczego cyklu operacyjnego: Około 12 sekund
• Opcje odstępów między warstwami magazynu: 20 mm lub 40 mm; obsługiwane są niestandardowe rozmiary odstępów
• Moc wejściowa i pobór mocy znamionowej: Jednofazowe napięcie prądu przemiennego 220 V, maksymalny pobór mocy 850 VA
• Minimalna obsługiwana grubość PCB: 0,6 mm

Shenzhen Jingji Technology Co., Ltd. specjalizuje się w projektowaniu, produkcji i sprzedaży sprzętu do przechowywania materiałów przemysłowych, elastycznych zautomatyzowanych maszyn produkcyjnych i innych zautomatyzowanych przyrządów testujących. Dostarczamy również pełną gamę antystatycznych akcesoriów pomocniczych.

Dostosowujemy zintegrowane rozwiązania do obsługi materiałów w fabrykach dla producentów, aby ograniczyć niepotrzebne marnowanie zasobów w procesach zaopatrzenia i łańcucha dostaw. Naszą podstawową misją jest świadczenie kompleksowych usług w pełnym cyklu dla wszystkich klientów, pełne zaspokajanie ich unikalnych wymagań produkcyjnych, podnoszenie standardów jakości produktów i zwiększanie zadowolenia klientów w branży zautomatyzowanego magazynowania i logistyki.

Jeśli masz pytania techniczne lub wymagania dotyczące sprzętu niestandardowego, skontaktuj się z naszym zespołem, jesteśmy gotowi zaoferować Ci pełne wsparcie.

• Intuicyjne sterowanie za pomocą ekranu dotykowego HMI umożliwiające łatwą regulację funkcji
• Sterowanie PLC plus wieloobwodowe zabezpieczenie zapewniające stabilną i bezpieczną pracę
• 30 standardowych miejsc do tymczasowego przechowywania, konfigurowalna pojemność
• Tryby „wszystko w jednym”: FIFO, FILO, transport bezpośredni
• Pozycjonowanie serwomechanizmu zapewnia wysoką dokładność, dużą prędkość podnoszenia, dużą pojemność magazynowania i większą przepustowość
• Zgodny ze standardem komunikacyjnym SMEMA dla łatwej integracji linii

• Funkcja: PCB buforujące pomiędzy urządzeniami SMT; Klasyfikuj płyty OK/NG firmy AOI do oddzielnych pojemników do przechowywania
• Standardowe miejsce do przechowywania: 30 sztuk (możliwość dostosowania)
• Maksymalne obciążenie na płytkę drukowaną: 1,5 kg
• Czas cyklu: ~12s
• Rozstaw przechowywania: 20/40 mm (konfigurowalny)
• Moc: jednofazowa AC220V, maks. 850VA
• Minimalna grubość PCB: 0,6 mm

CHT350: PCB 80*50~510*350mm, waga 245kg, rozmiar 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, waga 265kg, rozmiar 600*1060*1860mm
