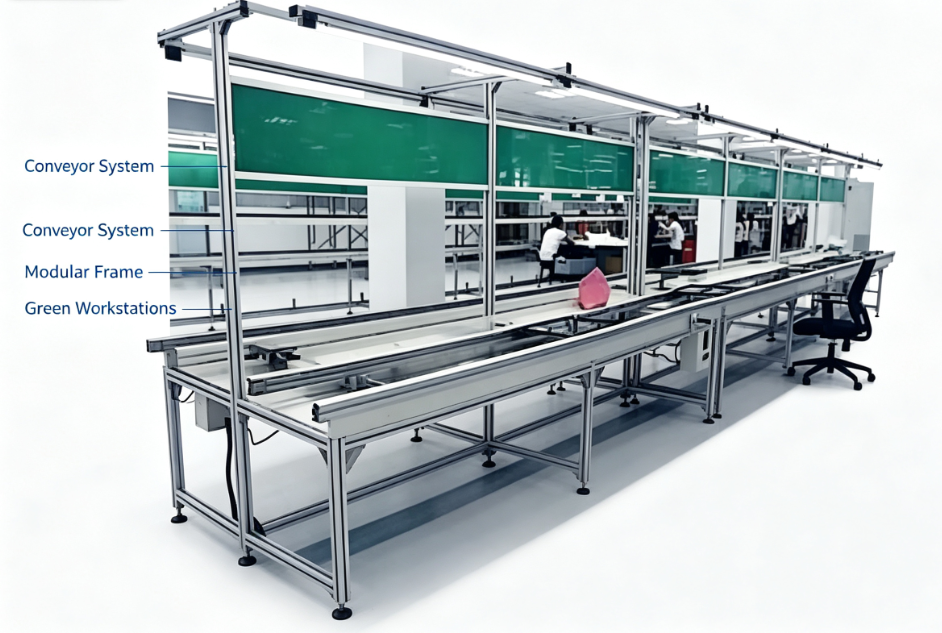

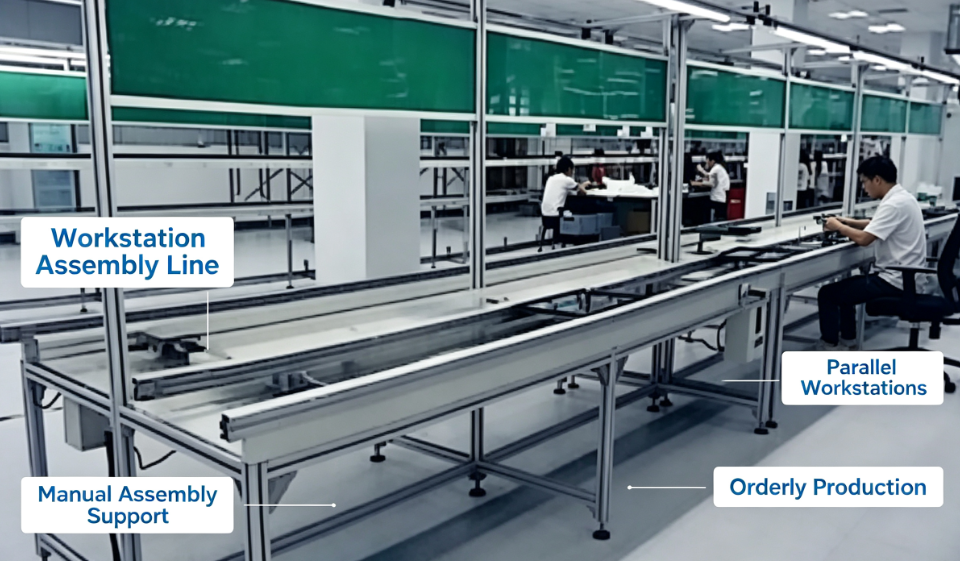

Linia dwustronna JP-DIP800-B z automatycznym wkładaniem jest specjalnie zaprojektowana do montażu komponentów DIP przewlekanych w warsztatach produkcji elektroniki. Ten dwustronny przenośnik przyjmuje ramę ze stopu aluminium i system przenoszenia z antystatycznym pasem, umożliwiając operatorom jednoczesną pracę po obu stronach linii do wkładania rezystorów, kondensatorów, złączy i innych części przewlekanych na płytkach PCB. Może być płynnie łączony z linią produkcyjną SMT, falową lutownicą, ładowarką i rozładowarką PCB, tworząc kompletny przepływ pracy montażu DIP. Szeroko stosowany w elektronice użytkowej, sprzęcie AGD, płytach zasilaczy, elektronice samochodowej, warsztatach montażu płytek obwodów sterujących.
Główna konstrukcja i materiały
- Rama: Rama z przemysłowego profilu aluminiowego 6063-T5 o wysokiej wytrzymałości, anodowana powierzchnia, antykorozyjna, solidna konstrukcja, łatwy montaż i demontaż. Regulowane stopki do poziomowania poziomego, dostosowują się do nierównej podłogi fabrycznej.
- Pas transmisyjny: Importowany antystatyczny zielony pas PVC, rezystancja powierzchniowa 10⁶~10⁹Ω, skutecznie eliminuje elektryczność statyczną, chroniąc wrażliwe komponenty elektroniczne PCB przed uszkodzeniem ESD. Odporny na zużycie, niski poziom hałasu, długa żywotność.
- Szyna prowadząca: Niestandardowy rowek prowadzący PCB ze stopu aluminium, regulowana szerokość, obsługuje różne rozmiary płytek PCB. Konstrukcja z płytką zapobiegającą spadaniu zapobiega wypadaniu płytki drukowanej podczas transportu.
- System zasilania i napędu: Jednofazowy silnik o zmiennej prędkości 220V, bezstopniowa regulacja prędkości od 0,1 do 5 m/min. Stabilny napęd łańcuchowy, niskie tarcie, brak zanieczyszczenia olejem płyt PCB.
- Akcesoria stanowiska pracy: Wyposażony w zielony antystatyczny panel roboczy, system oświetlenia górnego, stojak na gniazdka elektryczne, stojak na komponenty, rowek do zarządzania przewodami. Każde stanowisko posiada zarezerwowany port uziemienia ESD.
Kluczowe cechy
Dwustronna konstrukcja robocza: Dwa rzędy operatorów mogą jednocześnie wykonywać operacje wkładania, znacznie poprawiając wydajność produkcji, oszczędzając miejsce na podłodze warsztatu w porównaniu z dwiema liniami jednostronnymi.
Pełny system ochrony ESD: Pas antystatyczny + antystatyczny blat roboczy + przewód uziemiający, spełnia standardy przemysłu elektronicznego dotyczące ochrony przed elektrycznością statyczną.
W pełni konfigurowalny: Długość linii, wysokość, zakres szerokości PCB, konfiguracja oświetlenia, gniazdka elektryczne, przegrody mogą być modyfikowane zgodnie z układem warsztatu klienta i wymaganiami produkcyjnymi.
Płynna regulacja prędkości: Ciągła zmienna prędkość, dostosowuje się do różnych rytmów produkcji.
Łatwa konserwacja: Modułowa konstrukcja montażowa, wygodna do codziennej inspekcji, wymiany części i relokacji podczas reorganizacji układu produkcyjnego warsztatu.
Bezproblemowe dokowanie: Może być łączony z falową lutownicą, sprzętem SMT, maszyną do obsługi PCB w celu budowy automatycznej linii produkcyjnej DIP.
Parametry techniczne
| Parametr |
Wartość |
| Model |
JP-DIP800-B |
| Standardowa długość |
3m / 4m / 6m (możliwość dostosowania) |
| Wysokość robocza |
750mm (praca siedząca) / 900~1100mm (praca stojąca, możliwość dostosowania) |
| Zakres szerokości PCB |
50mm ~ 300mm (regulowany) |
| Prędkość transportu |
0,1~5 m/min, bezstopniowa regulacja prędkości |
| Zasilanie |
AC220V 50/60Hz |
| Materiał ramy |
Stop aluminium 6063-T5 |
| Pas transmisyjny |
Antystatyczny zielony pas PVC |
| Rezystancja powierzchniowa pasa |
10⁶~10⁹ Ω |
| Hałas |
≤60dB podczas pracy |
| Temperatura pracy |
0 ~ 45℃ |
Branża zastosowań
Płytki drukowane urządzeń gospodarstwa domowego, zasilacze impulsowe, płytki sterowników LED, płytki sterowania elektronicznego samochodów, PCB kontrolerów przemysłowych, płytki drukowane elektroniki medycznej, płyty główne urządzeń zabezpieczających i inne produkcje montażowe komponentów DIP przewlekanych.
Usługa niestandardowa
Obsługujemy pełne niestandardowe dostosowanie. Nasz zespół inżynierów może wykonać rysunek układu, symulację 3D zgodnie z rozmiarem warsztatu, wymiarami PCB, wymaganiami dotyczącymi wydajności produkcji. Zapewniamy wskazówki dotyczące instalacji na miejscu, szkolenie z obsługi i serwis pogwarancyjny.
