Nasz JJC-CON-OV-AL-ESD owalny system przenośników rolkowych z zamkniętą pętlą to lekka, sztywna i w pełni konfigurowalna przemysłowa linia produkcyjna i stanowisko pracy do obsługi materiałów. Jest przeznaczony do ciągłej produkcji cyklicznej, montażu wielostanowiskowego, inspekcji wizualnej, testowania funkcjonalnego, etykietowania, pakowania i procesów poprawek, gdzie wymagana jest zmniejszona waga sprzętu, zwiększona odporność na korozję i czyste wykończenie powierzchni.
Główna rama nośna tego systemu przenośników jest wykonana z wysokowytrzymałego profilu aluminiowego / sekcji ze stopu aluminium, co zapewnia znaczną redukcję wagi w porównaniu z tradycyjnymi ramami stalowymi, przy jednoczesnym zachowaniu doskonałej sztywności konstrukcyjnej do długotrwałej, ciągłej pracy. Materiał aluminiowy naturalnie zapewnia dobrą odporność na korozję, dzięki czemu nadaje się do czystych środowisk, warsztatów montażu elektroniki, obszarów farmaceutycznych, linii wykończeniowych związanych z żywnością i lekkiej produkcji przemysłowej. Wszystkie profile aluminiowe są precyzyjnie cięte, obrabiane i montowane z zachowaniem ścisłych tolerancji, zapewniając prostoliniowość, równoległość i stabilne podparcie dla sekcji przenośników rolkowych i obrotowych stołów roboczych.

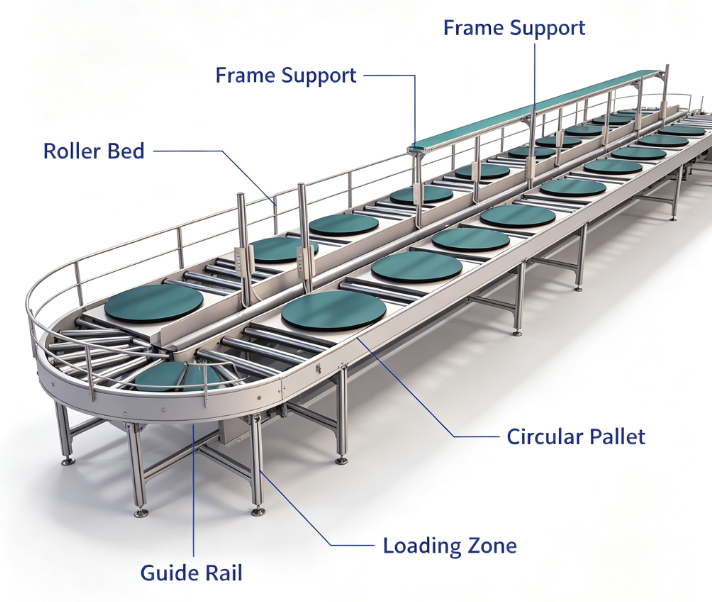

Cała linia przyjmuje owalny układ zamkniętej pętli, który skutecznie eliminuje martwe punkty tradycyjnych liniowych linii przenośników i pozwala na wielokrotne cyrkulowanie produktów lub palet między stanowiskami pracy. Operatorzy mogą wykonywać operacje montażu, inspekcji, testowania, etykietowania i pakowania wzdłuż tej samej pętli bez częstego ręcznego przenoszenia lub obsługi wózkami widłowymi. Taki układ pomaga skrócić odległość transportu materiałów, poprawić rytm produkcji i wspierać zasady produkcji Lean Manufacturing.

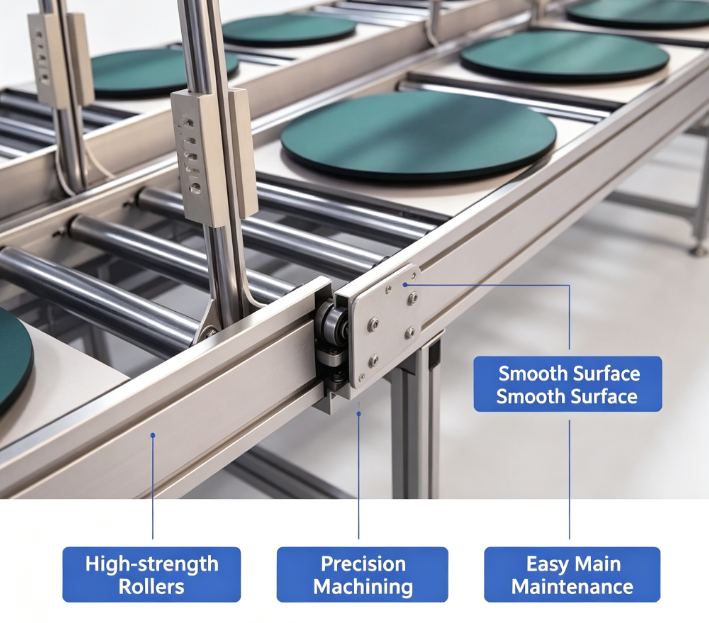

Główna sekcja transportująca to wytrzymały przenośnik rolkowy, wyposażony w płynnie działające rolki stalowe lub aluminiowe zgodnie z wymaganiami klienta. Rolki są wyposażone w precyzyjne łożyska uszczelnione, aby zapewnić niski opór toczenia, stabilny transport, niski poziom hałasu i długą żywotność. Sekcje zakrzywione pętli owalnej są zaprojektowane ze specjalnie rozmieszczonymi grupami rolek zakrzywionych, wewnętrznymi prowadnicami i gładkimi powierzchniami przejściowymi, zapewniając, że detale, palety lub pojemniki mogą obracać się płynnie bez zacinania się, przekoszenia lub zarysowania powierzchni. Średnica rolek, rozstaw rolek, szerokość przenośnika i wysokość transportu mogą być dostosowane do rozmiaru, wagi detalu i przepływu procesu.
Zintegrowane wzdłuż linii przenośnika znajdują się wielokrotne obrotowe stoły robocze o 360°. Każdy obrotowy stół roboczy jest wsparty na wytrzymałym łożysku oporowym lub zespole łożyska obrotowego, co pozwala operatorom na swobodne obracanie detalu pod dowolnym kątem bez konieczności chodzenia wokół stanowiska. Ta ergonomiczna konstrukcja ułatwia dostęp do różnych stron produktu w celu montażu, mocowania, inspekcji wizualnej, czyszczenia lub pakowania. Powierzchnia obrotowego stołu roboczego może być dostosowana do wymagań procesu, w tym gumy antystatycznej, PVC odpornego na ścieranie, PU, płyty aluminiowej, płyty z żywicy fenolowej lub płyty ze stali nierdzewnej. Każdy obrotowy stół może być wyposażony w ręczny blokadę pozycjonowania, a funkcje pozycjonowania pneumatycznego lub elektrycznego mogą być dodane dla większej dokładności procesu.
Jedną z ważnych opcjonalnych konfiguracji tego systemu jest moduł przenośnika taśmowego antystatycznego ESD. W przypadku procesów obejmujących komponenty wrażliwe na ESD, płytki PCB, czujniki, moduły baterii lub precyzyjną elektronikę, częściowe lub pełne sekcje przenośnika rolkowego mogą zostać zmodernizowane do przenośnika taśmowego antystatycznego. Taśma antystatyczna jest zaprojektowana do kontrolowania rezystancji powierzchniowej w zakresie bezpiecznym dla ESD, pomagając rozładować ładunek elektrostatyczny i zmniejszyć ryzyko uszkodzenia wrażliwych produktów przez wyładowania elektrostatyczne. Ta konfiguracja jest szczególnie odpowiednia dla elektroniki 3C, montażu związanego z półprzewodnikami, produkcji precyzyjnych instrumentów i innych warsztatów chronionych przed ESD.
System napędowy obsługuje dwa główne tryby: napęd rolkowy z silnikiem i napęd łańcuchowy. Napęd rolkowy z silnikiem nadaje się do zastosowań o lekkim i średnim obciążeniu, oferując zwartą konstrukcję, elastyczne strefowanie i łatwą konserwację. Napęd łańcuchowy jest zalecany do cięższych palet, większych detali i ciągłej pracy 24/7. Prędkość transportu jest regulowana za pomocą systemu napędu o zmiennej częstotliwości, zazwyczaj w zakresie 0,1 do 10 m/min, i może być dostosowana do czasu taktu produkcji.
Akcesoria bezpieczeństwa i sterowania mogą być dodane zgodnie z wymaganiami miejsca, w tym przyciski zatrzymania awaryjnego, balustrady bezpieczeństwa, ograniczniki detali, czujniki fotoelektryczne, moduły zliczające, czujniki wykrywania pozycji, szafa sterownicza PLC i ekran dotykowy HMI. System sterowania może być zaprogramowany do realizacji funkcji takich jak automatyczna cyrkulacja, zatrzymanie w stałym punkcie, start-stop sekcji, zliczanie detali i blokady. Każda noga podporowa jest wyposażona w wytrzymałą stopę poziomującą, która pozwala na precyzyjne dostosowanie poziomej wysokości całego systemu przenośników i adaptację do niewielkich nierówności podłogi fabrycznej.
Kluczowe zalety
- Rama ze stopu aluminium: Lekka, wysoka sztywność, dobra odporność na korozję i czysty wygląd.
- Owalny układ zamkniętej pętli: Umożliwia cykliczny transport materiałów i ciągłą produkcję wielostanowiskową.
- Obrotowe stoły robocze: Umożliwiają obrót detalu o 360° dla lepszej ergonomii i wydajności montażu.
- Główna linia przenośnika rolkowego: Stabilny transport, niski poziom hałasu, niskie tarcie i nadaje się do palet lub sztywnych pojemników.
- Opcja taśmy antystatycznej ESD: Zapewnia ochronę przed wyładowaniami elektrostatycznymi dla wrażliwych produktów elektronicznych.
- Wysoka konfigurowalność: Rozmiar ramy, długość pętli, promień zakrętu, specyfikacja rolek, ilość stołów roboczych, tryb napędu i system sterowania mogą być dostosowane.
- Przyjazny dla czystego środowiska: Gładkie profile aluminiowe i zdejmowane osłony są łatwe do czyszczenia i konserwacji.
- Niska konserwacja: Łożyska uszczelnione, modułowa konstrukcja aluminiowa i znormalizowane komponenty napędowe zmniejszają długoterminowe koszty konserwacji.
Typowe branże zastosowań
- ✅ Montaż elektroniki 3C i testowanie PCBA
- ✅ Montaż precyzyjnych instrumentów i czujników
- ✅ Produkcja modułów i pakietów baterii litowych
- ✅ Montaż urządzeń medycznych i materiałów jednorazowych
- ✅ Linie wykończeniowe i pakujące żywność
- ✅ Pakowanie kosmetyków i farmaceutyków
- ✅ Montaż komponentów samochodowych
- ✅ Laboratoryjne systemy cyrkulacyjne
- ✅ Lekkie linie montażowe przemysłowe
Uwagi dotyczące konserwacji
Regularnie sprawdzaj napięcie łańcuchów lub pasów napędowych, utrzymuj odpowiednie smarowanie części łożyskowych, czyść powierzchnie rolek i stołów obrotowych zgodnie z harmonogramem oraz testuj funkcje zatrzymania awaryjnego przed uruchomieniem. Rama aluminiowa powinna być czyszczona neutralnymi detergentami i unikać silnie kwaśnych lub zasadowych środowisk. Nasz system jest dostarczany z instrukcją obsługi i 12-miesięczną gwarancją na główne podzespoły napędowe.
Usługi projektowania układu linii i instalacji
Systemy owalne z zamkniętą pętlą są projektowane w oparciu o liczbę stanowisk i dostępną powierzchnię, a bezpłatny rysunek pokazuje długość pętli, wewnętrzny promień zakrętu, średnice obrotowych stołów roboczych i lokalizację szafy sterowniczej. Profile aluminiowe i moduły zakrzywione są wstępnie montowane zgodnie z rysunkiem w celu szybkiego montażu na miejscu, z możliwością zdalnego wsparcia uruchomienia.
Konfiguracja prędkości, napędu i obciążenia
Sterowanie przenośnikiem o zmiennej prędkości od 0,1 do 10 m/min wykorzystuje przenośnik z silnikiem z przekładnią lub napęd łańcuchowy ze sterowaniem falownikiem VFD, a zatrzymanie przenośnika w trybie uderzeniowym jest ustawiane na stół roboczy. Każdy obrotowy stół roboczy przenosi od 100 do 200 kg, a moc silnika napędowego jest dopasowana do liczby stanowisk.
Obsługa, konserwacja i zużycie energii
Praca w pętli odbywa się przy niskim poziomie hałasu przenośnika, z energooszczędnym silnikiem zapewniającym niskie zużycie energii. Łatwa w konserwacji konstrukcja przenośnika obejmuje regulację naprężenia łańcucha, wymianę łożysk stołu roboczego i dostępność części zamiennych do silników, czujników, ograniczników i blokad pozycjonowania.
Certyfikacja, gwarancja i części zamienne
System jest produkowany zgodnie z systemem jakości ISO, z dostarczoną taśmą ESD i danymi dotyczącymi rezystancji powierzchniowej, schematem elektrycznym i dokumentami zgodności. 12-miesięczna gwarancja obejmuje ramę, napęd, obrotowe stoły robocze i szafę sterowniczą.
Czas realizacji, warunki zamówienia i pakowanie
Minimalne zamówienie 1 zestaw, dostępna jest personalizacja jednego zestawu i branding linii przenośników OEM. Czas dostawy 35-40 dni dla konfiguracji wielostanowiskowej przy miesięcznej zdolności produkcyjnej 300 zestawów, z harmonogramem produkcji udostępnianym po wpłacie zaliczki. Pakowanie w drewniane skrzynie eksportowe i ładowanie do kontenerów z naszej własnej linii produkcyjnej.
Zastosowanie i dopasowanie branżowe
Używany do wielostanowiskowych linii montażowych elektroniki, pętli końcowego montażu linii montażowych urządzeń AGD, stacji pakowania akumulatorów na liniach montażowych nowej energii i pętli inspekcyjnych linii produkcyjnych półprzewodników.
