Taśmociąg antystatyczny jest zbudowany jako modułowy szkielet transportowy dla warsztatów zajmujących się montażem, testowaniem i pakowaniem produktów elektronicznych. Stanowiska pracy są połączone jedną ciągłą antystatyczną taśmą PVC zamontowaną na ramie z profilu aluminiowego, dzięki czemu płytki, podzespoły i gotowe jednostki przemieszczają się ze stanowiska na stanowisko bez przenoszenia ręcznego i bez zbierania ładunku elektrostatycznego po drodze.

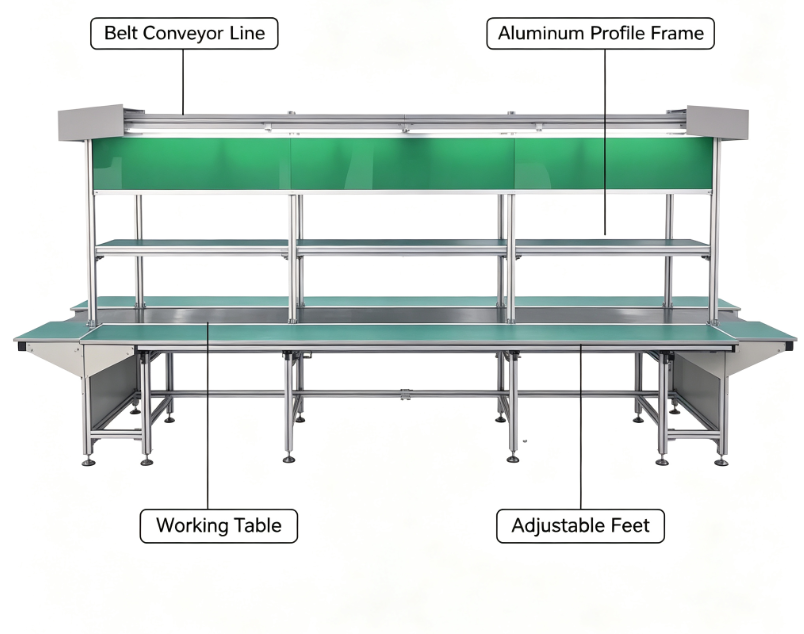

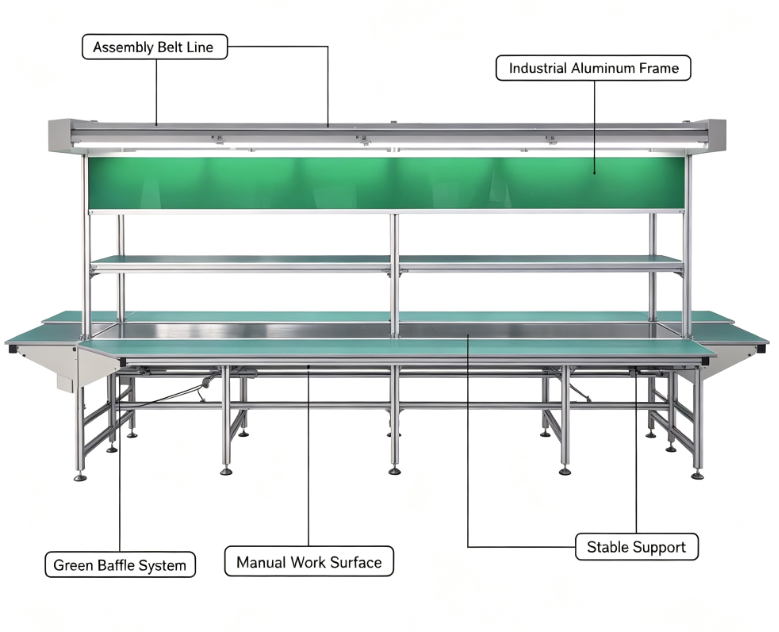

Rama jest składana z profili aluminiowych 40x60, 40x70 lub 40x80, dobranych do szerokości taśmy i przenoszonego obciążenia. Aluminium zapewnia sztywność konstrukcji i odporność na rdzę, jednocześnie umożliwiając późniejsze przycinanie, przedłużanie lub zmianę trasy linii, co jest trudne w przypadku zespawanej ramy stalowej. Nóżki poziomujące pod każdą nogą pozwalają zespołowi korygować różnice wysokości na nierównej podłodze warsztatu, dzięki czemu taśma pozostaje płaska na całej długości.
Trzy tryby napędu obejmują większość stylów produkcji. Tryb ciągły uruchamia taśmę bez zatrzymywania, zapewniając płynny przepływ między stanowiskami; tryb taktowania przesuwa taśmę w ustalonych krokach odpowiadających stałemu czasowi taktu; tryb zmiennej prędkości pozwala operatorowi zwiększać lub zmniejszać prędkość taśmy, aby zrównoważyć wąskie gardło. Antystatyczna taśma PVC rozprasza zgromadzony ładunek, co jest ważne w miejscach, gdzie obsługiwane są płytki PCBA, tace na chipy i moduły czujników, a każde niewidoczne zdarzenie ESD ujawniłoby się dopiero później podczas testów funkcjonalnych.

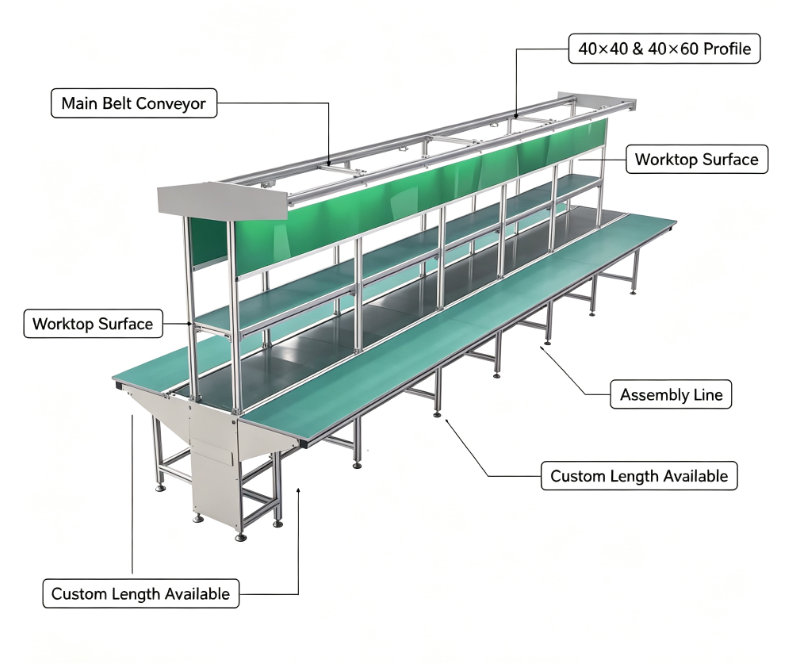

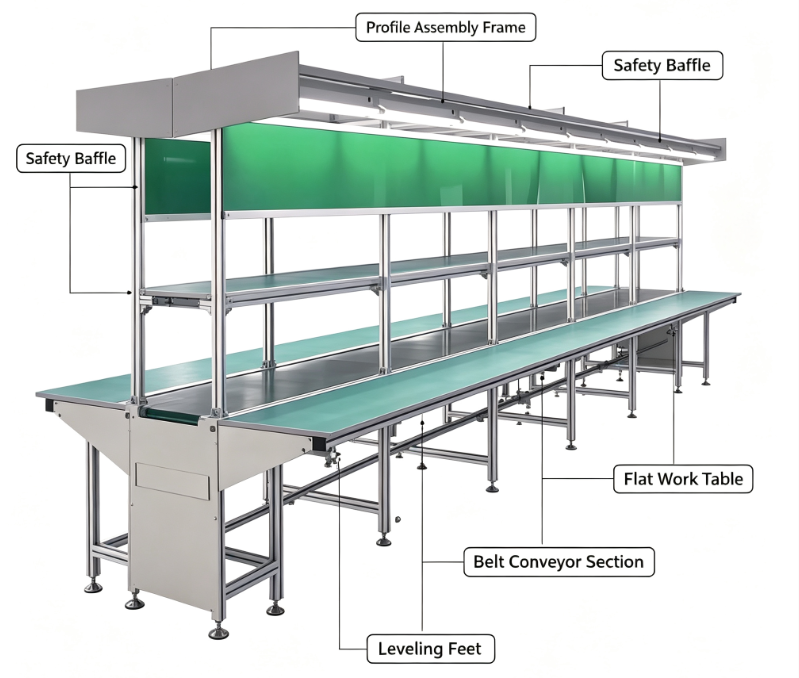

Geometria linii jest wykonywana zgodnie z rysunkiem warsztatowym. Proste odcinki pasują do długich stołów montażowych, sekcje zakrzywione prowadzą linię wokół filaru lub narożnika, a sekcje pochyłe podnoszą lub obniżają wysokość transportu między dwoma poziomami produkcji. Można dodać prowadnice, boczne blaty robocze, zielone antystatyczne przegrody, listwy oświetleniowe LED i regały magazynowe, dzięki czemu każde stanowisko działa jako kompletny punkt montażu ręcznego, a nie jako goły przenośnik.
Typowe instalacje obejmują montaż elektroniki użytkowej, produkcję AGD, budowę produktów elektromechanicznych, pakowanie żywności i przemysłu lekkiego oraz logistykę wewnętrzną między działami. Ponieważ ta sama rama akceptuje różne szerokości taśm i akcesoria, jedna linia może być dostarczona jako pojedynczy krótki odcinek, a następnie rozbudowana o dodatkowe moduły w miarę wzrostu produkcji.
Kluczowe cechy
- Antystatyczna taśma PVCrozprasza ładunek elektrostatyczny, zanim dotrze do wrażliwych komponentów
- Rama z profilu aluminiowegow rozmiarach 40x60 / 40x70 / 40x80, sztywna, odporna na rdzę i łatwa do przedłużenia
- Trzy tryby pracy: ciągły, taktowy (takt) i zmienna prędkość
- Elastyczna geometria: proste, zakrzywione i pochyłe sekcje połączone zgodnie z planem rozmieszczenia
- Regulowane nóżki poziomująceutrzymują taśmę płasko na nierównych podłogach fabrycznych
- Dodatki do stanowisk: boczny blat roboczy, antystatyczna przegroda, listwa oświetleniowa LED, regał magazynowy
- Rozmiar na zamówienie: długość, szerokość, wysokość robocza i zakres prędkości dostosowane do procesu
- Cichy napędz prostym napinaniem taśmy i dostępem do rutynowej konserwacji
Specyfikacje techniczne (wersja standardowa, wszystkie elementy konfigurowalne)
| Parametr | Szczegół |
|---|
| Nazwa produktu | Antystatyczny taśmociąg |
| Materiał ramy | Profil aluminiowy, opcjonalnie 40x60 / 40x70 / 40x80 |
| Materiał taśmy | Antystatyczna taśma PVC, grubość i kolor taśmy konfigurowalne |
| Długość / Szerokość przenośnika | Niestandardowa, wykonana zgodnie z rysunkiem linii |
| Wysokość robocza | Konfigurowalna z regulowanymi nóżkami poziomującymi |
| Tryb pracy | Ciągły / Taktowy / Zmienna prędkość |
| Kształt linii | Prosty / Zakrzywiony / Pochyły |
| Zastosowanie | Montaż i pakowanie elektroniki, urządzeń elektrycznych, żywności, przemysłu lekkiego |
| Akcesoria opcjonalne | Antystatyczny blat roboczy, zielona przegroda, lampa LED, regał magazynowy |
| MOQ / Dostawa | 1 zestaw / 15-20 dni roboczych po wpłacie zaliczki |
Scenariusze zastosowań
Linie montażowe podzespołów elektronicznych i płytek drukowanych, linie produkcyjne AGD, montaż produktów elektromechanicznych, pakowanie żywności i przemysłu lekkiego oraz transport wewnętrzny między działami. Antystatyczna taśma sprawia, że linia nadaje się do produkcji wrażliwej na ESD, gdzie płytki i moduły są obsługiwane bezpośrednio na przenośniku.
Uwagi
Przed złożeniem zamówienia:potwierdź długość taśmy, szerokość, wysokość roboczą i liczbę stanowisk zgodnie z rysunkiem rozmieszczenia; przed produkcją zostanie wydany rysunek rozwiązania do zatwierdzenia.Podczas użytkowania:regularnie czyść kurz z taśmy, sprawdzaj naprężenie taśmy i mocowanie silnika w zaplanowanych odstępach czasu, oraz utrzymuj antystatyczną taśmę wolną od oleju i rozpuszczalników, które mogłyby zmniejszyć jej przewodność.
Usługa planowania układu linii i instalacji
Planujemy linię taśmociągu zgodnie z wymiarami warsztatu i układem stanowisk oraz wydajemy bezpłatny rysunek obejmujący długość sekcji, odcinki proste, zakrzywione lub pochyłe, wysokość roboczą i pozycje akcesoriów. Ramy z profili aluminiowych 40x60, 40x70 lub 40x80 są dostarczane w ponumerowanych sekcjach wraz z instrukcją instalacji i zdalnym uruchomieniem.
Konfiguracja prędkości, napędu i obciążenia
Sterowanie przenośnikiem o zmiennej prędkości odbywa się za pomocą przekładni silnika z regulacją falownika, a wybór trybu pracy ciągłej, taktowej lub zmiennej prędkości odbywa się na panelu. Szerokość taśmy i moc silnika napędowego są dopasowane do wagi produktu i liczby stanowisk.
Obsługa, konserwacja i zużycie energii
Antystatyczna taśma PVC i rama aluminiowa pracują na niskim poziomie hałasu przenośnika, z energooszczędnym silnikiem zapewniającym niskie zużycie energii. Konstrukcja przenośnika ułatwiająca konserwację zapewnia regulację naprężenia taśmy od strony szyny bocznej, szybką wymianę taśmy i dostępność części zamiennych do taśm i sterowników.
Certyfikacja, gwarancja i części zamienne
Linia jest produkowana zgodnie z systemem jakości ISO 9001, a dane testowe taśmy antystatycznej i deklaracje elektryczne są wydawane wraz z listą pakowania. 12-miesięczna gwarancja obejmuje ramę, silnik napędowy i sterowniki ze zdalnym wsparciem w zakresie śledzenia i kontroli ESD.
Czas realizacji, warunki zamówienia i pakowanie
Minimalne zamówienie 1 zestaw, dostępne są indywidualne zamówienia i branding linii przenośników OEM. Czas dostawy 15-20 dni przy miesięcznej zdolności produkcyjnej 500 zestawów, wsparcie linii montażowych o krótkim czasie realizacji na życzenie. Pakowanie w drewniane skrzynie eksportowe, pakowanie na paletach i ładowanie kontenerów z naszej własnej linii produkcyjnej.
Dopasowanie do zastosowań i branży
Nadaje się do linii montażowych elektroniki i linii montażowych urządzeń, transportu modułów w linii produkcyjnej baterii oraz odcinków linii pakowania żywności w przemyśle lekkim.
Konfiguracja stanowisk i ergonomia
Stanowiska mogą być wyposażone w listwy oświetleniowe LED, wentylator chłodzący, listwę zasilającą, uchwyt na pojemniki na części i szynę do wieszania narzędzi na profilu od 40x60 do 40x80. Wysokość robocza jest regulowana w zakresie od 750 do 1100 mm, zapewniając ergonomiczną postawę podczas pracy na linii montażowej dzięki regulowanym nóżkom przenośnika.
Ochrona bezpieczeństwa i integracja linii
Powrót taśmy i napęd są osłonięte panelami ochronnymi, a konstrukcja przenośnika jest częściowo zamknięta, z ochroną przed zgnieceniem w punktach transferu i przyciskami zatrzymania awaryjnego na każdym końcu. Linia oferuje kompatybilność z torami rolkowymi dla stojaków zasilających, wsporniki do połączeń rur lean i dokumentację przenośnika z certyfikatem CE na życzenie.
